Temperaturmessgerät PT12
RH Systems PT12 Mehrkanal-Thermometer
+++ Hochpräzise Temperaturmessbrücke
+++ Zwölf Eingangskanäle für Pt-100 / Pt-25
+++ Genauigkeit bis zu 2 mK
+++ Hohe Stabilität und Wiederholbarkeit
+++ Temperaturkompensierte, hochstabile Referenzwiderstände
+++ Einfache Konfiguration und intuitive Bedienung
+++ Touchscreen-Benutzeroberfläche mit grafischer Darstellung
+++ Unterstützt THERMOtelligent™ Smart 4-Leiter PRT
+++ PC-Software für Messdatendarstellung und Datenaufzeichnung
Präzisions-Temperaturmessbrücke
Das PT12 ist eine hochpräzise und langzeitstabile Mehrkanal-Temperaturmessbrücke, zur Messung von Platin-Widerstandsthermometern (PRT) mit folgenden Eigenschaften:
- Touch – Grafikdisplay
- 12 Eingangskanäle
- Geringe Messströme zur Reduzierung von Eigenerwärmungen
- Wählbare Messstromstärken zur Bestimmung der Eigenerwärmung
- Automatische Messstromumkehr zur Eliminierung von Thermospannungen im Messkreis
- Sensorkennlinien nach DIN/EN 60751 (CvD) sowie ITS-90
- Individuelle Sensorkoeffizienten im Anschlussstecker programmierbar
- Datenausgabe auf USB-Stick oder Datenabfrage über USB oder RS232
- Messbereich 1 bis 380 Ω (= -200 °C bis +660 °C mit Pt-100)
Anwendungsbereiche
Das PT12 eignet sich bestens für jede Temperaturmessaufgabe, wie z.B. als Referenz in Kalibrierlaboratorien (nach DKD-R 5-1), Prüf- oder Werkslaboren, als Mehrkanal-Thermometer für die Kalibrierung von Klimaschränken (nach DKD-R 5-7 oder DIN EN 60068), oder aber auch als Temperaturmesssystem in Prozessen. Der große, farbige Touchscreen ist einfach und intuitiv zu bedienen, Messverläufe lassen sich durch die grafische Darstellung leicht beobachten.
Interne Referenzwiderstände
Die Messungen werden mit vier hochpräzisen, hochstabilen internen Referenzwiderständen driftkompensiert. Bei jeder Messsequenz misst das PT12 jeden Referenzwiderstand, um den Messbereich zu präzisieren und die Messwerte für jeden der 12 Kanäle genau zu bestimmen. Das Ergebnis dieser speziellen Referenzmessung (Verhältnismessung) ist eine erhebliche Reduzierung der Gesamtmessunsicherheit.
Einstellbare Messtromstärken
Je nach Thermometerwiderstand kann zwischen bis zu drei verschiedenen Messstromstärken manuell oder automatisch gewählt werden. Die Funktion ist zudem nützlich, um Eigenerwärmungstests mit verschiedenen Mesströmen durchzuführen, wie es in Richtlinien (z.B. DKD-R 5-1) gefordert wird.
Touchscreen
Das PT12 ist mit einem Farb-Touchscreen ausgestattet, auf dem die Daten sowohl numerisch als auch grafisch dargestellt werden können. Die Positionierung und Skalierung der Grafiken erfolgt intuitiv über Pinch/Zoom-Steuerung.
Mehrere Koeffizienten-Modi
Die integrierte Firmware ermöglicht die individuelle Programmierung jedes Kanals mit ITS-90- oder Callendar-Van Dusen (CVD)-Koeffizienten zur direkten Umrechnung von Widerstandsmessungen in Temperatur. Das Gerät verfügt über einen farbigen Touchscreen mit Zoomfunktion als Benutzerschnittstelle. Obwohl für den Betrieb nicht erforderlich, kann der PT12 auch über eine RS-232- oder USB-Schnittstelle an einen PC angeschlossen werden.
12 Kanäle mit Messstromumkehr
Mit einem von drei automatischen oder vom Benutzer wählbaren Messströmen scannt das PT12 kontinuierlich alle 12 Kanäle ab. Durch den Einsatz einer Konstant-Stromquelle mit Stromumkehr (geschaltet DC), eliminiert das PT12 Fehler, die normalerweise bei DC-Messverfahren auftreten (Thermospannungen). Die Genauigkeit wird durch die Referenzierung aller Messungen auf hochstabile, temperaturkompensierte interne Referenz-Widerstände sichergestellt.
Die mitgelieferte Software ermöglicht die individuelle Programmierung jedes Kanals mit ITS-90 oder DIN/EN 60751 (CvD) Koeffizienten zur Umrechnung von Widerstandsmesswerten in Temperatur. Das PT12 kann über die RS-232-Schnittstelle mit einem PC verbunden werden.
Unterstützt THERMOtelligent™ Smart 4-Leiter PRT
THERMOtelligent™ Smart-Platin-Widerstands-thermometer helfen Ihnen, wertvolle Zeit zu sparen und die Gefahr von Messfehlern zu reduzieren, da die Sensorkoeffizienten in den Einstellungen des PT12 nicht eingegeben werden müssen, wenn ein Temperaturfühler gewechselt wird. Ein integrierter Mikrochip im Stecker speichert die Sensorkoeffizienten und weitere Informationen über das PRT. Wenn ein PRT an das PT12 angeschlossen wird, wird dieses automatisch erkannt und die Sensorkoeffizienten, wie auch weitere Sensorinformationen, werden automatisch vom PT12 übernommen. Da die Sensorkoeffizienten im THERMOtelligent™ Stecker gespeichert sind, können PRTs an einem beliebigen Kanal angeschlossen werden, ohne dass eine Änderung der Konfiguration erforderlich ist. Das PT12 arbeitet auch mit jedem Standard 4-Leiter 100 Ω oder 25,5 Ω PRT. Bei nicht-intelligenten Fühlern können die Koeffizienten vom Bediener einfach über den Touchscreen eingegeben werden. Darüber hinaus kann jeder 4-Leiter-PRT in einen THERMOtelligent™ Smart-PRT umgerüstet werden.
Datenaufzeichnung
Die Daten können automatisch auf einem USB-Stick gespeichert werden. Wenn kein Stick erkannt wird, werden die Daten im internen Speicher abgelegt und können später auf einen USB-Stick kopiert werden.

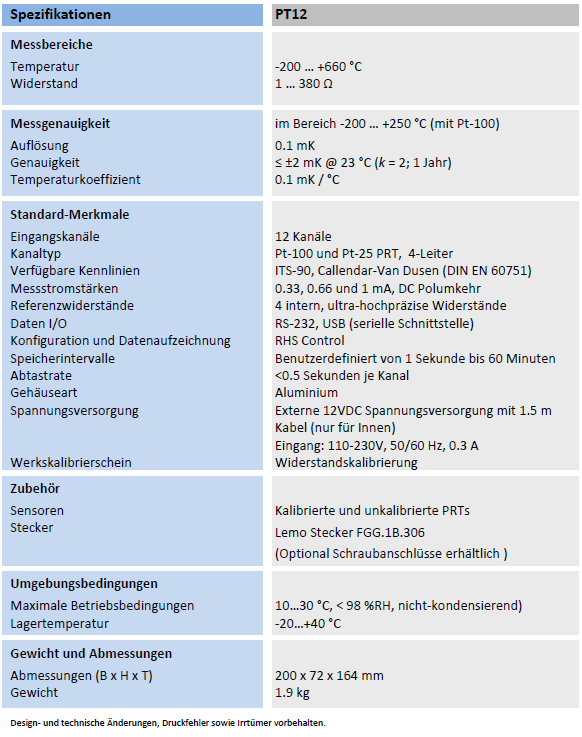

Spezifikationen
